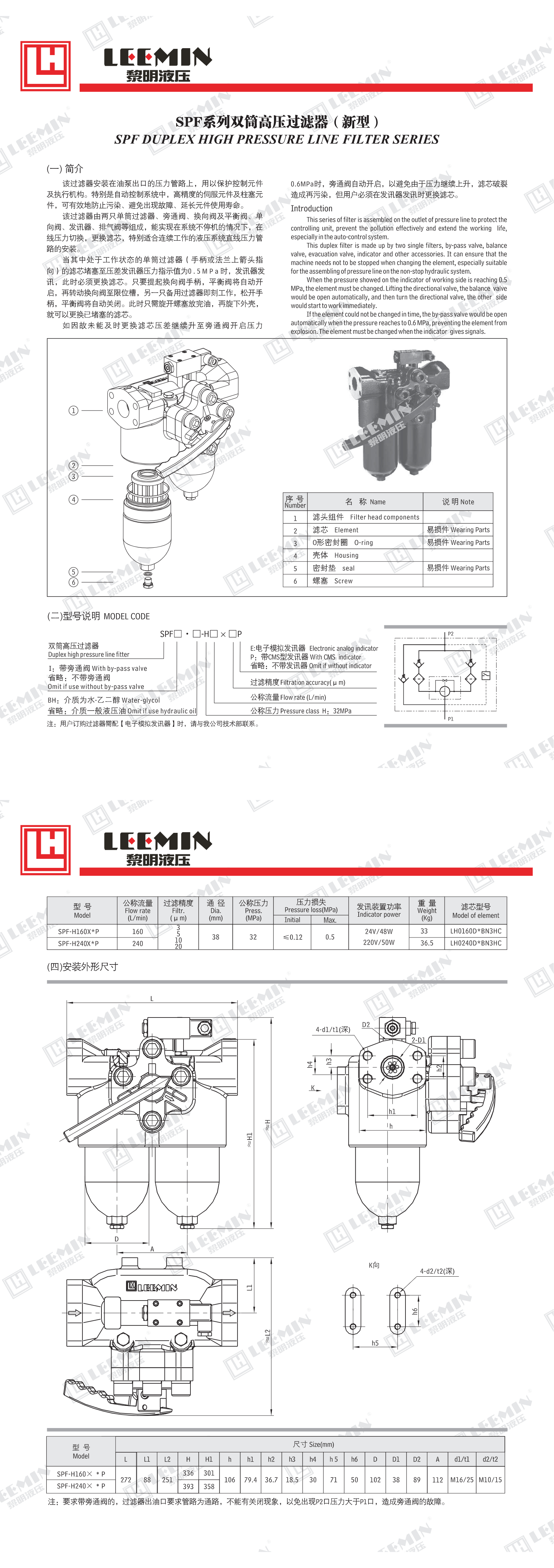

SPF系列双筒高压过滤器

该过滤器安装在油泵出口的压力管路上,用以保护控制元件及执行机构。特别是自动控制系统中,高精度的伺服元件及柱塞元件,可有效地防止污染、避免出现故障、延长元件使用寿命。

该过滤器由两只单筒过滤器、旁通阀、换向阀及平衡阀、单向阀、发讯器、排气阀等组成,能实现在系统不停机的情况下,在线压力切换,更换滤芯,特别适合连续工作的液压系统直线压力管路的安装。

当其中处于工作状态的单筒过滤器(手柄或法兰上箭头指向)的滤芯堵塞至压差发讯器压力指示值为0.5MPa时,发讯器发讯,此时必须更换滤芯。只要提起换向阀手柄,平衡阀将自动开启,再转动换向阀至限位槽,另一只备用过滤器即刻工作,松开手柄,平衡阀将自动关闭。此时只需旋开螺塞放完油,再旋下外壳,就可以更换以堵塞的滤芯。

如因故未能及时更换滤芯压差继续升至旁通阀开启压力0.6MPa时,旁通阀自动开启,以避免由于压力继续上升,滤芯破裂造成再污染,但用户必须在发讯器发讯时更换滤芯。
