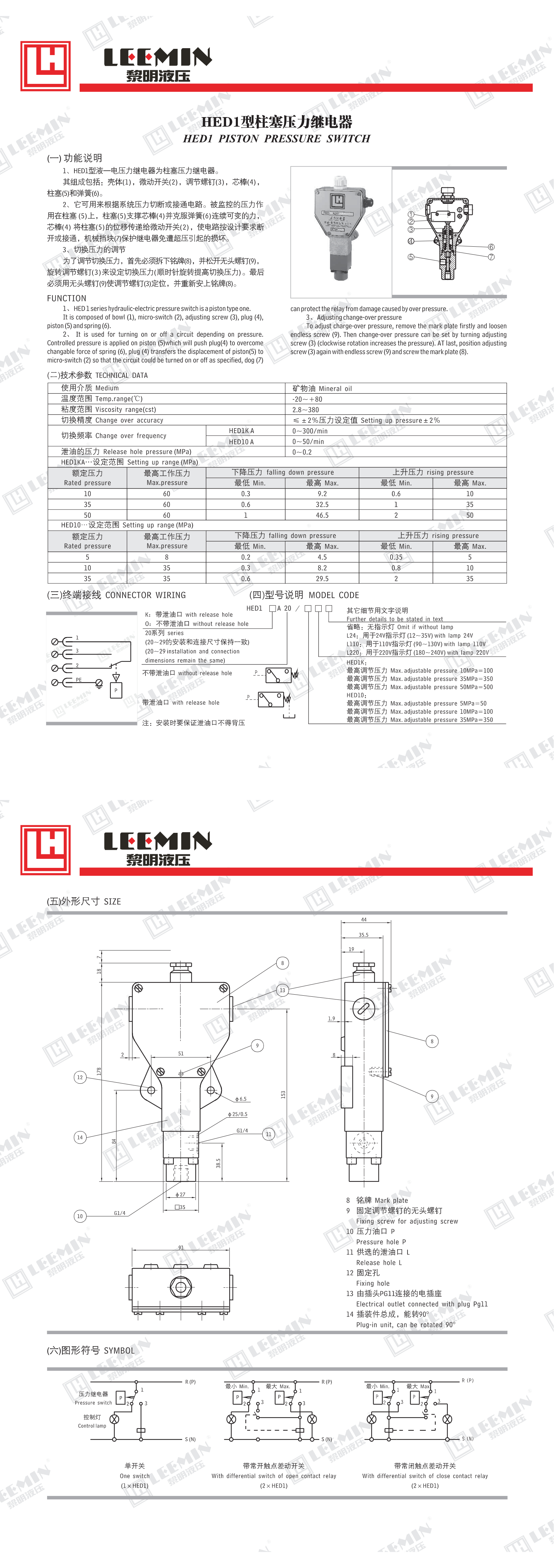

HED1型柱塞压力继电器

1、HED1型液—电压力继电器为柱塞压力继电器。
其组成包括：壳体(1)，微动开关(2)，调节螺钉(3)，芯棒(4)，柱塞(5)和弹簧(6)。

2、它可用来根据系统压力切断或接通电路。被监控的压力作用在柱塞 (5)上，柱塞(5)支撑芯棒(4)并克服弹簧(6)连续可变的力，芯棒(4) 将柱塞(5)的位移传递给微动开关(2)，使电路按设计要求断开或接通，机械挡块(7)保护继电器免遭超压引起的损坏。

3、切换压力的调节
为了调节切换压力，首先必须拆下铭牌(8)，并松开无头螺钉(9)，旋转调节螺钉(3)来设定切换压力(顺时针旋转提高切换压力)。最后必须用无头螺钉(9)使调节螺钉(3)定位，并重新安上铭牌(8)。
