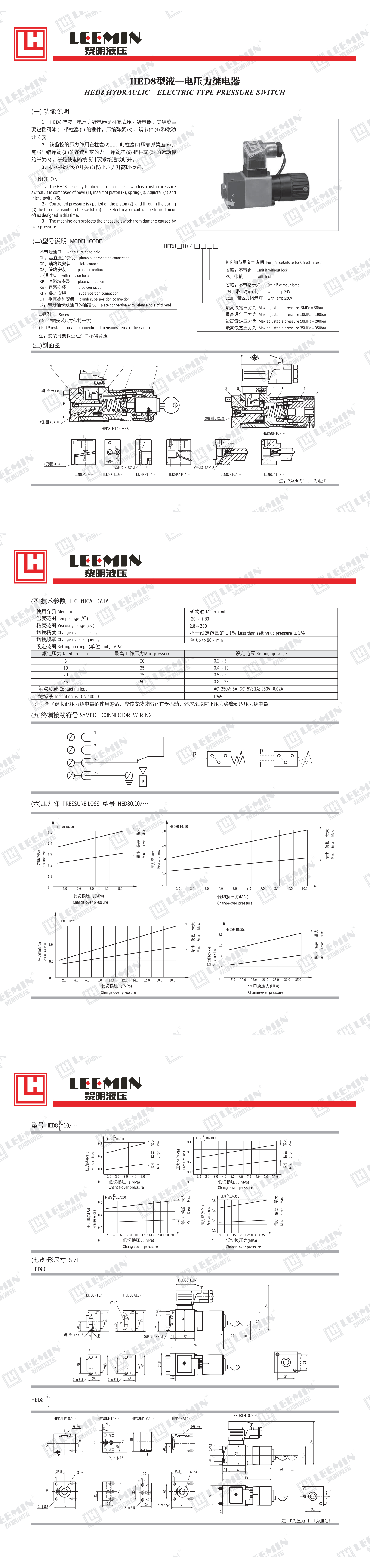

HED8型液-电压力继电器
1、HED8型液—电压力继电器是柱塞式压力继电器。其组成主要包括阀体 (1) 带柱塞 (2) 的插件，压缩弹簧 (3) ，调节件 (4) 和微动开关(5) 。
2、被监控的压力作用在柱塞(2)上，此柱塞(2)压靠弹簧座(6)，克服压缩弹簧 (3 )的连续可变的力 。弹簧座 (6) 把柱塞 (2) 的运动传给开关(5) 。于是使电路按设计要求接通或断开。
3、机械挡块保护开关 (5) 防止压力升高时损坏 。
1、HED8型液—电压力继电器是柱塞式压力继电器。其组成主要包括阀体 (1) 带柱塞 (2) 的插件，压缩弹簧 (3) ，调节件 (4) 和微动开关(5) 。
2、被监控的压力作用在柱塞(2)上，此柱塞(2)压靠弹簧座(6)，克服压缩弹簧 (3 )的连续可变的力 。弹簧座 (6) 把柱塞 (2) 的运动传给开关(5) 。于是使电路按设计要求接通或断开。
3、机械挡块保护开关 (5) 防止压力升高时损坏 。
